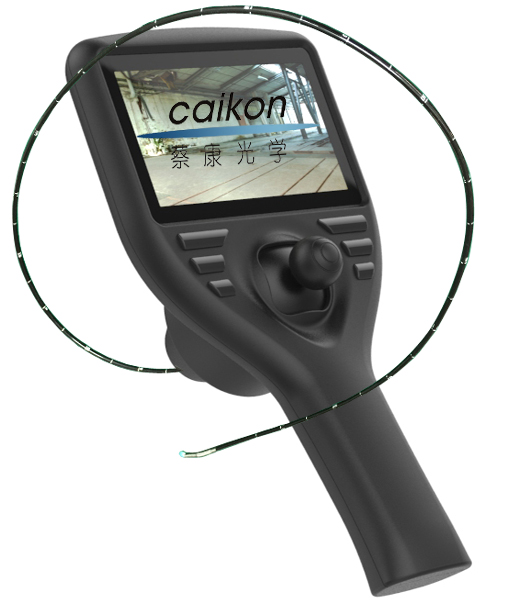

蔡康智能電控SEVCK系列200萬高清電子內窺鏡：
電動內窺鏡特點：
（1）全自動360°彎角，精準定位
a. 方便易用：沒有繁瑣笨重的帶機械操控的主機、沒有凌亂電源線的牽絆
b. 簡潔的控制按鈕及操縱桿，單手既可完成系統全部的操控工作，讓你的另一只手得到便捷
（2） 高精度 彎角控制
a. 精確定位，隨心所欲的實現彎角速度的粗調/微調。
b. 智能復位：長按“鎖定/解除”鍵，彎曲部可自動調節，使彎角復零
c. 智能保護：當內窺鏡遇到障礙或彎角故障等情況時，會自動停止彎角
（3）媲美IPAD的5英寸高清高亮數字LCD
a. 高分辨率、清晰度和色彩還原性的數字LCD
b. 高亮度數字液晶顯示器，提高了干擾環境光下的可視性
（4）光纖傳導匹配大功率LED：提高便攜性照明光強，顯著提升了觀察效果
（5）電池更換方便，工作時間≥5小時
（6）可靠性穩定，耐用性強，適應各種環境：工作溫度可達攝氏-20°到70°，具備四防特性：防雨、防塵、防振
（7）應用行業場合：航空、航天；鐵路、船舶；工業機械；建筑工程；石油化工；電子、電氣工業；公共安全公安、海關部門；鋼鐵加工；電力行業；文物考古 。
蔡康EVCK-62電動內窺鏡適用于各種電廠單位，可用來建檢查如冷凝器管、渦輪機、管道、鍋爐、泵、熱交換器。進行缺陷探測和狀態監測。閥門、壓力容器等的重要設備以及其他設備。應用部位包括：找回脫落部件， 管道內外腐蝕狀況，渦輪機清潔，槳片和噴管/管嘴阻塞檢查，提煉/輸油線路和密封系統，閥門底座檢查，主蒸汽管道，供水加熱器，冷凝器，風力發電機、風葉運行狀態，渦輪機/發電機/發生器，發電定子檢查，漿片檢查。
蔡康EVCK-62電動系列電子內窺鏡技術規格表 主要技術指標
|
ITEM
|
DESCRIPTION
|
|
型號
|
EVCK-62 |
外徑
Outerdimensions |
5.2mm/5.5mm/6mm |
端部長度
Head length |
14mm |
線徑
Cable diameter |
<2mm |
線長(可定制)
Cable Length(optional) |
5m(0-5m) |
傳感器
Image device |
進口1/2.7” High Color Sensor |
像素
Pixel Size |
1.4μm x 1.4μm |
分辨率
Effective Picture Element |
200萬像素（1280(H) x 1080(V)） |
增益
AGC |
自動Auto |
| AES |
自動Auto |
白平衡
AWB |
自動Auto |
| Dynamic Range |
68dB |
| S/N Ratio |
37dB |
掃描模式
Scan mode |
逐行掃描 Progessive |
幀率
Frame rate |
0-60fps |
視場角
Lens View Angle(Fov) |
120°
|
60°
|
88°
|
90°
|
102°
|
焦距
Focus Range |
10mm –100mm
|
可定制3-50mm,30-80mm
|
光源
Light Source |
LED燈7pcs High Luminous White LED/光纖照明Flexled |
電源
Power input |
DC 5 V |
視頻輸出
Output System |
USB/HDMI/MIPI (可選)USB2.0 (UVC,OTG)/HDMI/MIPI（optional） |
| Power Consumption |
TBD |
工作溫度
Operating Temperature |
-30°C to +85°C |
| Operating Humidity |
30%~90%Rh |
| TV Distortion |
< 15% |
防水等級
Water Resistance |
IP 67 |
| 工業內窺鏡攝像單元 |
|
SEVCK主體 |
| 鏡頭直徑 |
φ5.2mm φ5.5mm φ6mm |
|
主機尺寸 |
260mm×112 mm×136 mm |
| 鏡頭材質 |
鈦合金 |
|
系統重量 |
≤0.65kg（包含電池） |
| 傳感器像素 |
200萬像素 |
|
機箱尺寸 |
400mm×320mm×160mm |
| 景深 |
標配8mm-40mm，可選5mm～50、50mm～∞ |
|
景深 |
標配8mm-40mm，可選5mm～∞、50mm～∞ |
| 視場 |
標配90°，選配70°、110°、120° |
|
可更換插入管 |
用戶可自行更換備用插入管 |
| |
|
插入管應力消除裝置 |
主機與耐磨管連接用緩沖保護裝置 |
| 操控系統 |
|
防水性 |
探頭、物鏡、管線能承受IP67防水 |
| 插入管 |
鎢絲編網或者涂塑特氟龍 |
|
跌落等級 |
1米跌落 |
| 工作長度 |
標配2m ，其它長度可定制 |
|
|
|
| 彎曲控制 |
機械式360°全向彎曲 |
|
|
| 彎曲角度 |
≥120° |
|
電池組 |
| 照度調節 |
可以連續調整 |
|
電源 |
充電鋰電池（可拆卸） |
| 照度 |
可達30000lx |
|
電池容量 |
4.2V 3500mAh |
| 顯示器 |
高亮5寸TFT液晶顯示器 |
|
主機工作時間 |
≥5小時 |
| 顯示器可視角度 |
手持自由變化 |
|
充電參數 |
DC5V,電流1A |
| 顯示器分辨率 |
100萬高清顯示 |
|
|
|
| 亮度、色度、對比度 |
連續可調 |
|
操作環境 |
| 圖片分辨率 |
100萬高清 |
|
機器系統工作溫度 |
﹣10°C~50°C，液晶顯示器0°C以下需預熱 |
| 圖片格式 |
JPG |
|
視頻探頭工作溫度 |
﹣25°C~80°C |
| 視頻格式 |
AVI |
|
貯藏溫度 |
﹣20°C~58°C |
| 拍攝模式 |
單張拍照或者錄像 |
|
|
|
| 圖像凍結 |
一鍵拍照 |
|
|
| 回看顯示 |
快速瀏覽 |
|
標準配置 |
| 菜單語言選擇 |
中文，英文語言可選 |
|
專用儀器箱、內窺鏡主機、讀卡器、儲存卡、充電器、電池、數據線 |
| 儲存設備 |
標配8G容量SD卡，最大支持128G |
|
使用說明書、合格證、保修卡各一份 |
| 數據接口 |
USB端口、TV-out視頻輸出接口 |
|
|
| 可選配置 |
|
電池、插入管系統、儀器箱肩帶、其它規格探頭，反光鏡、側視鏡 |
|
