蔡康XPR-550C熱臺偏光顯微鏡
一、儀器的主要用途和特點
XPR-550C型熱臺偏光顯微鏡是地質、礦產、冶金、石油化工、化 學纖維、半導體工業以及藥品檢驗等部門和相關高等院校的高分子...等專業常用的專業實驗儀器。可供廣大用戶作單偏光觀察，正交偏光觀察，錐光觀察以及顯微攝影，來觀察物體在加熱狀態下的形變、色變及物體的三態轉化。
本系統廣泛應用于高分子材料、聚合物材料等化工領域，適用于研究物體的結晶相態分析、共混相態分布、粒子分散性及尺寸測量、結晶動力學的過程記錄分析、液晶分析、織態結構分析、熔解狀態記錄觀察分析等總多研究方向。
偏光顯微熔點測定儀XPR-550c系統匯集了光電、模式識別、精密加工、圖象學、自動控制、模量學等總多研究領域的當前技術，多年研究開發的結果.本儀器的具有可擴展性，可以接計算機和數碼相機。對圖片進行保存、編輯和打印。
|
|
|
|
|
|
|
1.顯微鏡技術參數:
|
名 稱
|
規 格
|
|
總放大倍數：
|
40X---1000X
|
|
無限遠無應力平場消色差物鏡
|
PL 4X/0.1 工作距離:17.9mm
|
|
PL 10X/0.25 工作距離:8.80mm
|
|
PL20X/0.40 工作距離8.70mm
|
|
PL 40X/0.65 (彈簧)工作距離:0.69mm
|
|
PL 100X/1.25 (彈簧,油)工作距離:0.33mm
|
|
目鏡
|
WF10X/Φ20mm
|
|
10X/Φ20mm分劃目鏡
|
|
鏡筒
|
30度鉸鏈式，可360度旋轉
|
|
試片
|
石膏1λ試片 云母1/4λ試片 石英楔子試片
|
|
主體
|
粗微動同軸調焦, 微動格值:2μm,帶鎖緊和限位裝置
|
|
濾色片
|
磨砂玻璃、藍色
|
|
四孔轉換器
|
外向式滾珠內定位
|
|
調焦機構
|
粗微動同軸調焦機構，帶鎖緊、限位裝置，微動格值: 2μm
|
|
偏光聚光鏡
|
N.A.1.25可上下升降
|
|
集光器
|
內置視場光欄，濾色片座，鹵素燈照明適用
|
|
載物臺
|
360°等分刻度圓型旋轉載物臺，游標格值6’，中心可調，帶鎖緊裝置，尺寸Φ150mm
|
|
勃氏鏡
|
推入式,中心可調整
|
|
起偏振器
|
可360°偏振方向旋轉，有0、90、180、270四個檔位，可拆卸
|
|
檢偏器
|
推進式檢偏裝置，可360°偏振方向旋轉，可方便移出光路
|
|
光源
|
鹵素燈（6V/20W）亮度可調
|
|
CK-500攝像系統
|
1X攝影接口，標準C接口
|
|
500萬像素數碼成像系統，分辨率2048x1024 像素尺寸2.2um×2.2um 光學尺寸1/2.5" 功耗小，連接方法USB2.0，圖像質量好,色彩還原性好 ,圖像穩定，所有攝像機均經過長時間測試, 可圖像大小、色彩、增益、曝光設置等調節。
|

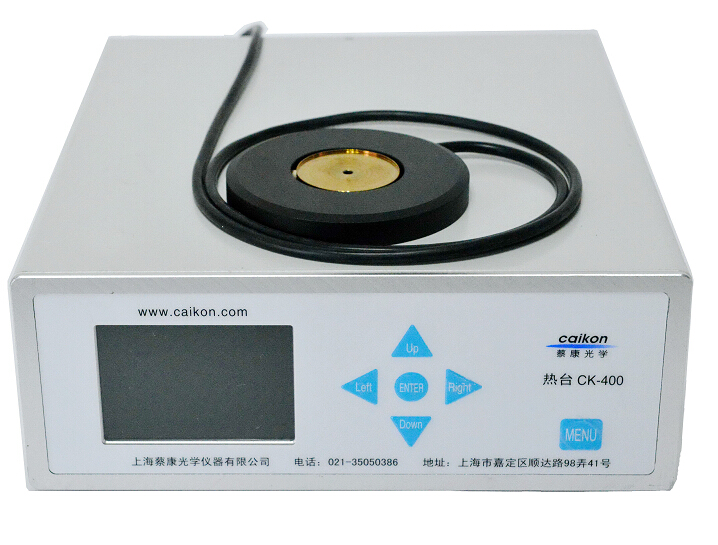

三. 精密溫控加熱臺
|
1、儀器的主要用途和特點
CK-400型精密溫控加熱臺是專為材料學、生物化學、冶金學、有機化學、高分子及納米材料學而研制。與光學或電子顯微鏡配合使用，在微觀上觀察其溶化、升華、結晶過程中的狀態和各種變化和。該儀器采用人性化設計，自動化程度好，操作簡單，技術優良，性能優秀，結構新穎可靠，在該領域處于較好水平。
加熱臺由精密溫度控制儀和載物恒溫工作臺二部分組成，二者由一5芯線纜插口連接， 載物恒溫工作臺置于光學或電子顯微鏡載物臺上。特別適用配合偏光顯微鏡構成偏光熔點測量系統。
|
|
|
 |
|
|
|
2、儀器的主要技術指標
|
|
●精密溫度控制儀，一共兩部分，LCD顯示顯示部分和按鍵操作部分;顯示窗口一共四組數字及文字組成。 操作部分，上下左右和確認5個按鍵，還有一個曲線圖顯示按鈕。
●在任何情況下可根據需要隨時改變溫度設定。
●時間溫度曲線為一理想直線,調整升溫速度時只改變其斜率。
●即刻恒溫，在升溫過程中的任意時刻按下此扭后,系統立即自動停止升溫，并恒溫在按下此扭時的即刻溫度上。
●急速升溫，溫度升至400度只需10分鐘，并且升溫速率可調。
|
| |
|
|
3、技術參數：
1)輸入電源： 交流170~264V 50/60HZ
2)熱臺加熱工作電源：直流 24V 5A
3)功耗：260W
4)溫度范圍：室溫——420℃
5)熱臺外體溫度：熱體400℃;室溫25℃時≤70℃
6)熱體載物重量：200克
7)工作方式：連續
8)精度：測量精度：全范圍≤±0.5%
9)系統波動度：±1℃
10)升溫速度：室溫——100℃ ≤80秒 室溫——200℃ ≤300秒
11)升溫速度達400℃時間: 10min
12)可設置升溫速度范圍：0.1——0.5秒/℃
13)即刻恒溫響應時間： ≤0.01秒
14)加熱板圓盤直徑99mm；厚度12mm；
15)有效加熱范圍41mm；通光孔直徑3.8mm
4、溫控加熱組成：
1、熱臺控制器 1臺 2、圓形加熱板 1塊
3、鑷子 1把 4、圓形蓋玻片 1片
5、電源線 1根 6、便攜鋁合金外箱 1個
|
|
|
|
|
|
四、XPR-550C熱臺偏光顯微鏡系統組成
1、透射偏光顯微鏡主機 2、三目鏡筒 3、10X目鏡 4、10X分劃目鏡
5、無限遠無應力偏光物鏡4X、10X、40X、100X 6、石膏λ、云母1/4λ、石英楔子試片
7、起偏鏡 8、檢偏鏡 9、濾色片 10、防塵罩 11、備用燈泡 12、電源線 13、500萬像素數字攝像機 14、USB數據線 15、安裝光盤 16、C接口 17、熱臺控溫儀 18、加熱臺 19、蓋玻片 20、使用說明書 21、出廠合格證 22、產品保修卡
|
|
|
